Gráfico de uma curva parametrizada

GRAPES desenha gráficos de curvas parametrizadas da forma x = f (t) e y = g (t).

Nova curva

• Apontando o cursor sobre o botão [Desenhar] na Área da Curva no Painel de Dados, os nomes disponíveis para as curvas são sugeridas, então selecione um desses.

• A janela de Propriedades aparecerá. Insira informação como explicado no seguinte.


Editar e Apagar

• Na Área da Curva, clique sobre a expressão que se deseja editar ou apagar. A janela de propriedades aparecerá. Edite como explicado no seguinte.

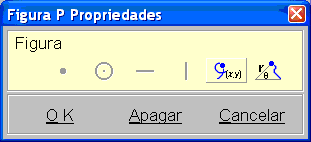

Selecionar o tipo de curva

• As curvas parametrizadas e a equação polar estão disponíveis.
• No exemplo abaixo, selecionamos [Curva Parametrizada].

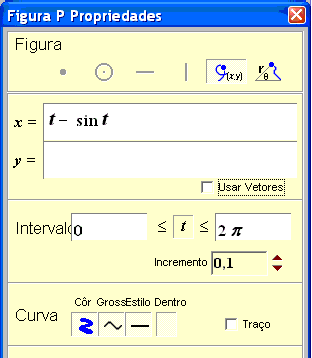

Inserir expressões (valores)

• Clicando no lado direito de "x =", a calculadora irá aparecer, então insira sua expressão. Todos os parâmetros disponíveis em GRAPES estão à disposição aqui..

• Insira também uma expressão para "y =".

• Se "x" ou "y" é usado numa expressão, isto significa a abscissa e a ordenada de um mesmo ponto. Para referir às componentes x, y, e r de outros pontos, insira "Ax", "Ay", "Ar", etc.
  "y1" ... "y9" não estão disponíveis.


Parâmetros e seus intervalos

• Selecionar um parâmetro.
  O parâmetro padrão é "t", mas pode-se selecionar outro parâmetro colocando o cursor sobre "t".
• Insira a partir da calculadora os limites superior e inferior do intervalo de variação do parãmetro.
  Os valores podem ser indicados por meio de expressões.
• Determinar o incremento de parâmetro.
  Determinando valores pequenos torna o desenho mais preciso.
  Defina valor menor que 3000 em "(limite superior - limite inferior)/incremento"

Estilo de Gráfico

• Selecione a côr, a espessura, o tipo de linha, On/Off do Traço, e On/Off do rótulo.
  A côr padrão da região interior é transparente. Pode-se preencher o interior mudando o padrão.

• Clique [OK], quando terminar.


Ponto

• Para explicar que o gráfico de uma curva parametrizada é desenhado pelo movimento de um ponto, GRAPES o faz movendo um ponto sobre uma curva parametrizada. Portanto, a curva é exibida mesmo com ponto transparente.
• O ponto é mostrado de acordo com os valores do parâmetro indicados na Área de Parâmetro.

Rótulo

• Ponto e Reta podem ser desenhados e nomeados (rótulo).

• Um texto decritivo pode ser acrescentado no rótulo, inserindo-o na caixa de texto. Este texto será exibido na tela.

• O rótulo pode, como Anotações, mostrar uma expressão e seu valor. Mas, frases para algumas retas e mudança de côr não estão disponíveis.

• Os tamanhos da fonte podem ser mudados em [Opções de Escala].
