Inserir e editar objetos elementares

Novo objeto

• Aponte o cursor sobre o botão [Desenhar] na Área de Objetos Elementares no Painel de Dados. Os nomes dos objetos disponíveis serão mostrados. Selecione aquele que desejar.

• A janela de Propriedades será exibida. Insira como explicado a seguir.


Editar e Apagar

• Na Área de Objetos Elementares, clique sobre a parte da expressão do objeto que se deseja editar ou apagar. A janela de Propriedades será exibida. Insira como explicado a seguir.


Tipos de objetos elementares

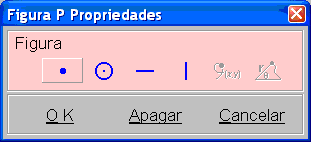

• Primeiro, selecione um dos objetos elementares (círculo, ponto, reta horizontal, reta vertical) que deseja desenhar.

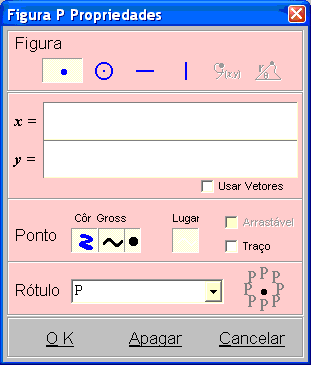

Explicamos isso com um exemplo de [ponto] a seguir.

Inserir uma expressão (valor)

• Clicando à direita de "x =" fará aparecer a calculadora, então insira uma expresão. Se a expressão inserida contiver um parâmetro, o ponto moverá com o parâmetro.

• Insira também uma expressão para "y =".

• Se "x" ou "y" é usado em uma expressão, isto indica o valor da coordenada x ou y de um ponto. As expressões como "y1"a "y9" não estão disponíveis. Se desejar se referir a componentes x, y, ou r de um ponto A, insira "Ax", "Ay", "Ar", etc.


Estilo de Gráfico

• Selecione a côr do ponto, tamanho, On/Off do traço, o rótulol, e On/Off do lugar geométrico. Para fazer o ponto parecer como um círculo pequeno oco, clique na parte direita da espessura..

• Clique [OK] depois de inserir.

• A manipulação é quase a mesma para outros objetos. São necessários inserir uma expressão do raio "r" para o círculo, uma expressão de "y" para a reta horizontal, e uma expressão "x" para a reta vertical.


Lugar geométrico

• Movendo um ponto com parâmetro e conectando-os, você pode construir um lugar geométrico.

• Para desenhar um lugar geométrico, escreva as coordenadas (x, y) de center de um círculo ou um ponto usando parâmetros, e indique a espessura do lugar geométrico (a côr do lugar é igual à côr do ponto). Mudando o parâmetro com botão de variação o lugar é desenhado.
• Quando se deseja desenhar uma curva parametrizada, é útil selecionar um gráfico parametrizado a partir da Área da Curva Parametrizada.

• O lugar geométrico é desenhado como um traço. Por isso, para apagar um lugar geométrico, use limpar traço.


Rótulo

• Você pode nomear (rotular) um ponto ou uma reta e depois mostrá-los em qualquer posição.

• Um texto descritivo pode ser adicionado ao rótulo, inserindo-o numa caixa de texto, tal texto será exibido na tela.

• O rótulo pode, como Anotação, mostrar uma expressão e seu valor. Mas, frases para algumas retas e mudança de côr não estão disponíveis.

• O tamanho da fonte pode ser mudado em [Opções de Escala].
  Hã muitos formatos para enfeitar as letras.


Para obter um ponto facilmente

• Clicando com botão direito numa posição em que se deseja ter um ponto na Área de Gráfico, o PopUp menu aparecerá. Selecione [Obter Ponto].
